IR1UFB - CARATTERISTICHE TECNICHE
|
Il ripetitore nasce come transponder crossband 144 - 430 e da qualche anno è operativo totalmente in UHF.
Il sistema è attualmente installato a circa 500 m s.l.m. a Castagneto Po [TO] in zona aperta sia verso Torino ma anche e soprattutto verso Milano.
L'installazione attuale è composta da un DR1 della Yaesu in configurazione mista, ovvero è in grado di operare sia in modalità classica analogica FM che digitale C4FM. |
 |
|
Le frequenze operative sono:
- uplink: 435.550 MHz --> questa è la frequenza su cui il ripetitore ascolta
- downlink 430.550 MHz --> questa è la frequenza su cui il ripetitore trasmette

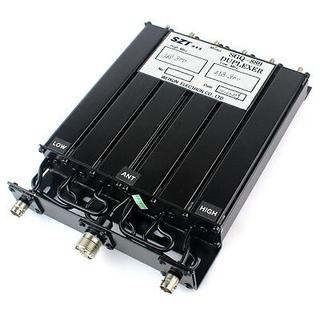

Il ponte utilizza una sola antenna grazie ad un filtro a cavità a 6 celle.
L'antenna è una Diamond BC-205 commerciale monobanda UHF tarata sulla frequenza di downlink collegata con un cavo a bassa perdita XT2400. |
 |
IDENTIFICATIVO CW
Il ripetitore, quando in modalità analogica, trasmette ad intervalli regolari un beacon in morse. Come da standard internazionali, prima del nominativo, viene trasmessa l'abbreviazione DE.
Il beacon, di conseguenza, è così composto "DE IR1UFB".
ATTENZIONE!
Il sistema, pur potendo funzionare in due modalità diverse,
può essere utilizzato in una sola modalità per volta.
È necessario un minimo di attenzione per utilizzare il ponte in maniera costruttiva
senza recare disturbo ad altri OM.
PRIMA DI EFFETTUARE CHIAMATA, ASSICURARSI CHE IL SISTEMA NON SIA IN USO
IN ALTRA MODALITA' RESTANDO QUALCHE MINUTO IN ASCOLTO.
IN QUESTO CASO:
UNIFORMARSI ALLA MODALITA' DI TRASMISSIONE O ASPETTARE LA FINE DEL QSO!
MODALITA' ANALOGICA
Il sistema è operativo in modalità FM analogica tradizionale, con deviazione WIDE di 25 kHz e squelch codificato a toni CTCSS. Il taglialingua è impostato a 3 minuti.

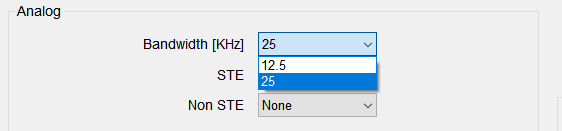

[settaggio della deviazione nel CPS di una radio DMR]
 |

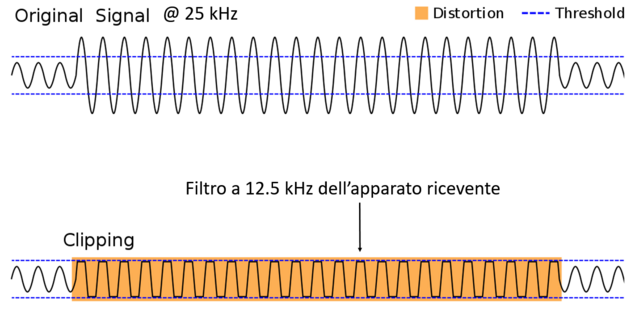

La maggior parte delle radio di produzione cinese (incluse le DMR) trasmettono di default con una deviazione NARROW a 12.5 kHz.
|
Il ripetitore trasmette lo stesso tono subaudio di uplink di 82.5 Hz anche sul canale di downlink.
Questa caratteristica permette di evitare l'ascolto del rumore digitale quando si utilizza un apparato solamente analogico impostando sulla radio stessa il tono in ricezione.
In analogico, è operativo il sistema EchoLink che permette di collegare stazioni presenti in tutto il mondo sfruttando la connessione ad Internet.
Per far si che eventuali corrispondenti possano effettuare una bussata, si prega di lasciare 4-5 secondi di bianco tra i passaggi.
Una vocina ricorderà a chi è in radio di lasciare più spazio nel caso in cui vi siano stazioni collegate via EchoLink.
Per ulteriori informazioni su questo sistema, consultare la sezione apposita.
MODALITA' DIGITALE
|
Il sistema è operativo in C4FM interconnesso sulla rete Wires-X della Yaesu.
Essendo il C4FM un tipo di emissione FDMA, a differenza del DMR (TDMA),
Si raccomanda di lasciare gli adeguati spazi tra i passaggi per permettere ad eventuali ponti linkati di sganciarsi. |
 |
Di default, il repeater si trova sulla room locale ARI-CHIVASSO, per permettere localmente QSO locali, ma è liberamente spostabile a seconda delle necessità.
Prima di fare chiamata o cambiare room, verificare che il sistema non sia già attualmente in uso!
Il taglialingua è impostato a 3 minuti.
Per ulteriori informazioni, vedere la sezione C4FM.
COPERTURA

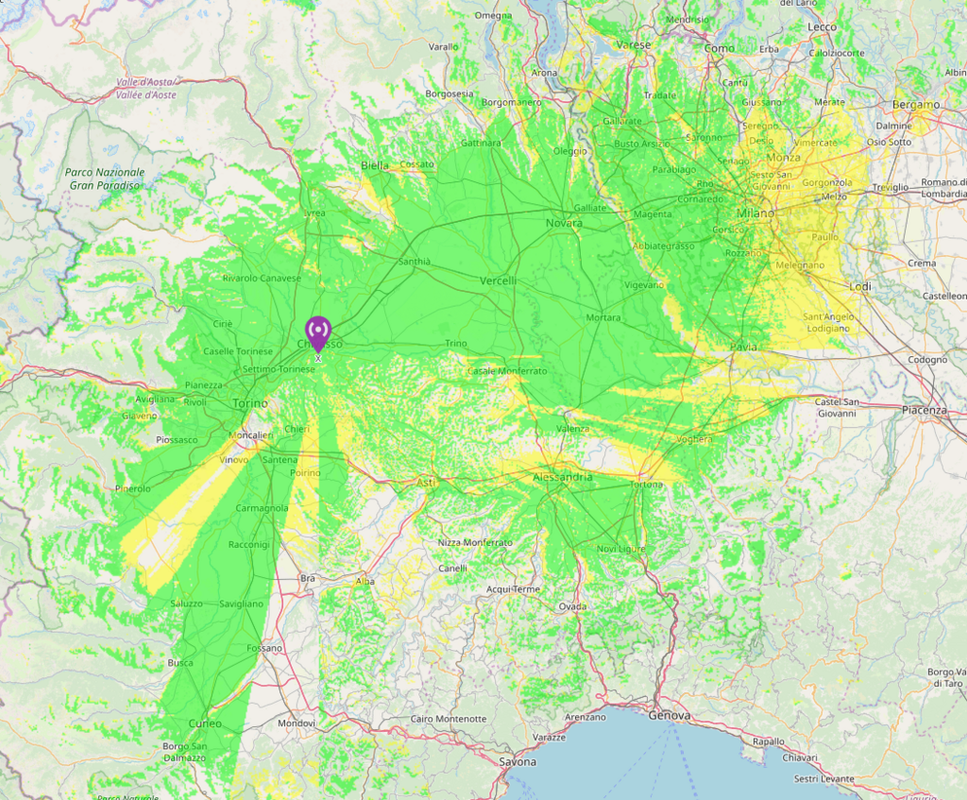

Nell'immagine seguente è possibile vedere la copertura stimata del ripetitore.
Le zone gialle indicano il limite dell'usabilità (S1) da parte di una stazione mobile (ferma) con un'antenna sulla cappotta da 2 dBi di guadagno, mentre quelle verdi indicano un segnale di almeno S3.
