IQ1GJ-R   DTMF ID:   922727

Il sistema EchoLink permette a chi utilizza il ripetitore in analogico di comunicare con altre stazioni in tutto il mondo grazie al protocollo VoIP e alla rete Internet.

Ci sono più di 200'000 stazioni, facenti parte di 151 delle 193 nazioni mondiali registrate ad Echolink, considerando sia Ripetitori, nodi in simplex e utenti privati.

Mediamente, più di 6'000 stazioni sono connesse al sistema in qualsiasi momento.

Normalmente, il sistema installato sul nostro ripetitore non è connesso di default su nessuna conferenza o altro ponte / link.
Può essere attivato da altri utenti via Internet oppure direttamente dagli operatori via radio.

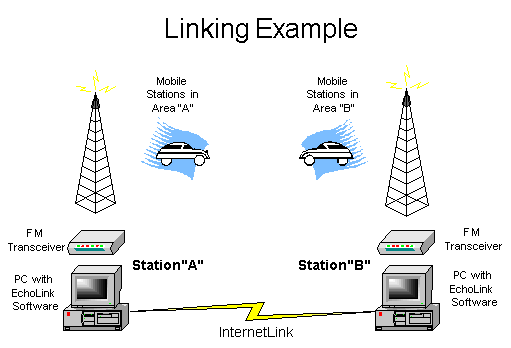

SCHEMA DI FUNZIONAMENTO

Una stazione (in questo caso, mobile) che parla sul ripetitore A, viene ascoltata dal sistema EchoLink.   Un PC effettua la codifica del segnale analogico trasmesso dalla mobile A in digitale e lo immette sulla rete EchoLink. Il processo di decodifica avviene all'inverso presso il ripetitore B.   Un operatore in ascolto sul ripetitore B ascolta il corrispondente parlare in analogico così come se quest'ultimo si trovasse sullo stesso ripetitore locale.   Il punto di forza di questo sistema è la COMPATIBILITA'. Non sono richieste particolari apparecchiature per operare in EchoLink.

DESCRIZIONE TECNICA DEL SISTEMA

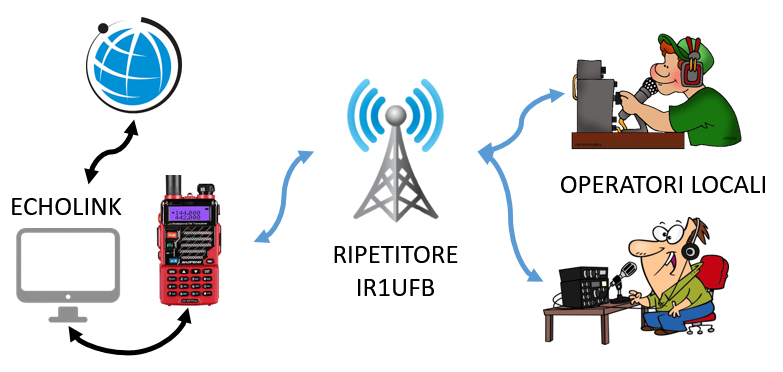

Il collegamento verso il ripetitore IR1UFB è effettuato tramite un rilancio via radio.

È presente un radio gateway con nominativo IQ1GJ-R che agisce ne più ne meno come un operatore che parla sul ripetitore.
(l'unica differenza è il fatto che al microfono non c'è direttamente un operatore ma l'uscita audio di un PC!)

Attualmente, le modulazioni digitali C4FM non possono essere ascoltate da chi opera via EchoLink e viceversa! Stiamo lavorando per cercare di rendere possibile anche questa eventualità.

L'apparato in questione è un semplice Baofeng UV-5 riciclato per questo scopo grazie ad un'interfaccia realizzata dal nostro Presidente Roberto I1RBO.

COMANDI OPERATIVI PER L'UTENTE - VIA RADIO

EchoLink dispone di una serie di comandi DTMF da comporre sul tastierino delle radio per eseguire determinate operazioni.

La nostra scelta è stata quella di lasciare disponibili i comandi standard per agevolare l'utilizzo da parte di tutti i radioamatori.

Rimane a discrezione dell'utente decidere se e quando azionare EchoLink in modo da non disturbare gli altri operatori.

Quando si opera in EchoLink, lasciare almeno 5-6 secondi tra un passaggio e l'altro per permettere al sistema di resettarsi e dare tempo a tutti di poter intervenire.
Nel caso in cui ci sia una stazione connessa via link da qualche minuto senza che abbia potuto avere tempo di bussare, il sistema ricorderà agli operatori presenti di lasciare più spazio tramite una voce automatica.

Ecco l'elenco dei principali comandi di EchoLink:

[Per chi fosse interessato, segue un elenco completo dei comandi DTMF: ELENCO COMANDI]

 NB: non sempre la modalità memoria di sequenze DTMF delle radio funziona bene con EchoLink in quanto, di solito, i toni sono riprodotti troppo velocemente senza lasciare abbastanza spazio tra questi ultimi. Si consiglia di digitarli a mano.

Sono necessari toni lunghi almeno 300 ms, con una spaziatura di almeno 200 ms

PARLARE DA TUTTO IL MONDO, GRAZIE AL CELLULARE

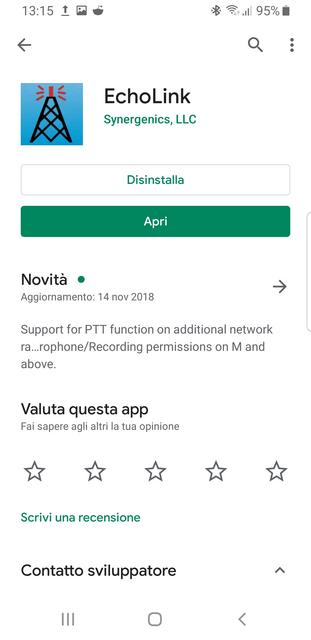

È possible connettersi anche da cellulare, tablet o PC e modulare comodamente da qualsiasi parte del mondo scaricando l'applicazione gratuita "EchoLink" e connettendosi alla stazione IQ1GJ-R

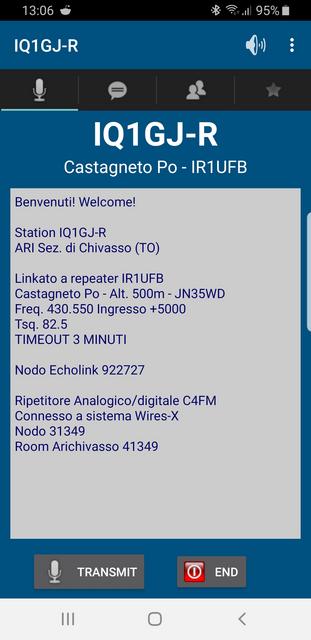

EchoLink in esecuzione su un telefono Android       Nel caso in cui ci siano più stazioni collegate, queste saranno visualizzate al posto della descrizione.       Il TOT (taglialingua) è impostato a 3 minuti, così come quello del ripetitore.
